Руководство по методам экранирования и заземления кабельных сборок
2026-01-30 10:351. Введение: Основные ценности и философия проектирования экранирования и заземления

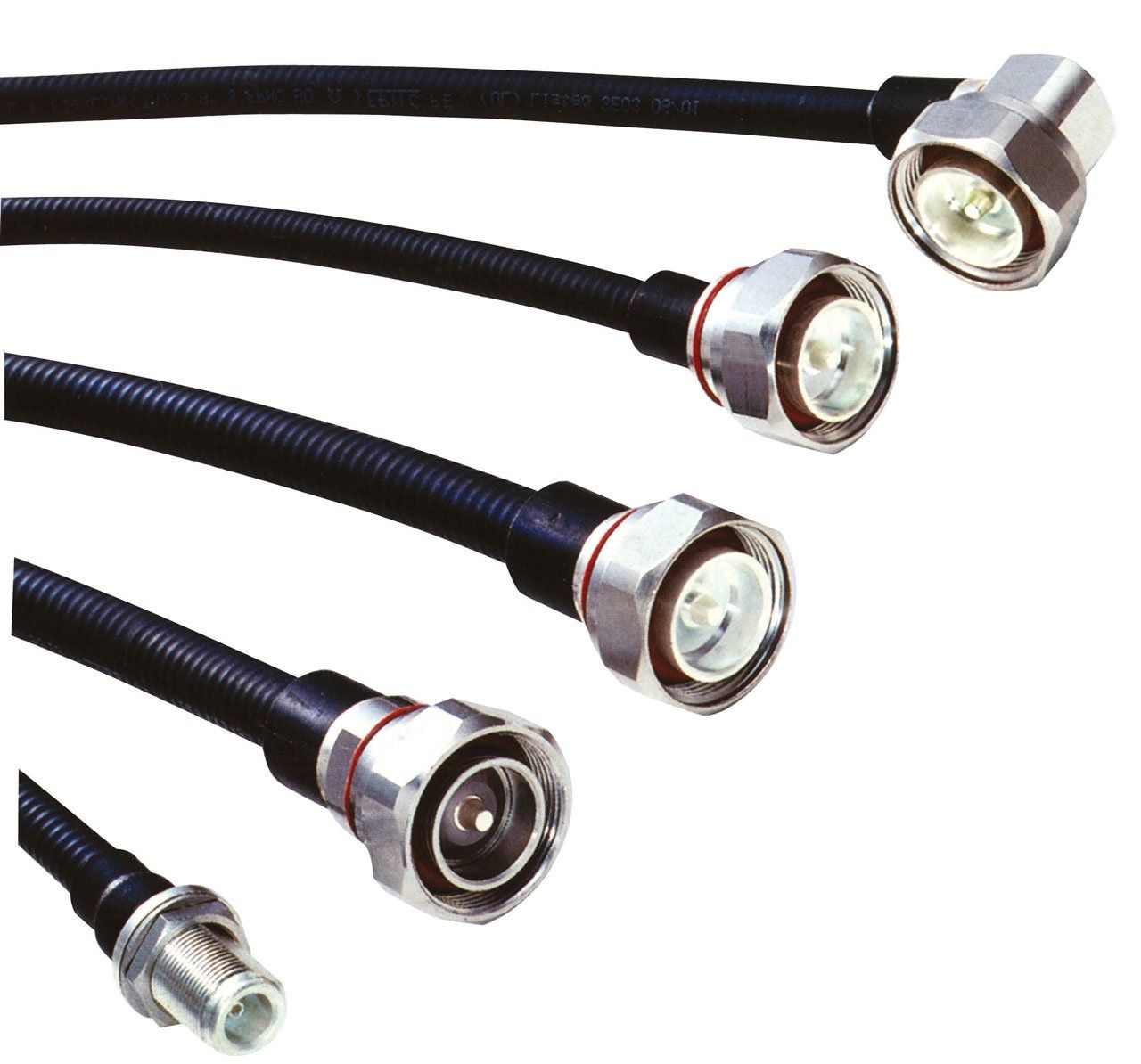

Кабельные сборки представляют собой инфраструктуру для построения «магистралей» передачи сигналов и электроэнергии в сложных электромагнитных условиях. Их конструкция — это далеко не простое сочетание проводов и разъемов; это проект системной инженерии, включающий электротехнику, механику материалов и тепловое регулирование. Основная функция экранирующего слоя заключается в создании сплошной клетки Фарадея с низким импедансом для изоляции внутреннего излучения и противодействия внешним помехам. Поэтому, Качество процесса заземления напрямую определяет целостность этой защитной системы.Плохое заземление может превратиться в источник излучения или источник шума, что приведет к искажению сигнала, ошибкам передачи данных или даже сбою системы. Выбор технологического процесса должен основываться на всестороннем учете характеристик проводов (таких как термостойкость, структура экранирующего слоя), интерфейсов разъемов, условий эксплуатации (температура, вибрация, химическая коррозия) и стандартов электромагнитной совместимости (ЭМС) конечного приложения.
2. Процесс экранирования и заземления с использованием одного провода: методология и основные принципы.
2.1 Процесс пайки кольцевых соединений: промышленный выбор для обеспечения повторяемости.
Технология пайки с использованием припоя в виде кольца (предварительно сформированной припойной гильзы) является идеальным методом для получения герметичных и высоконадежных соединений, особенно подходящим для серийного производства.
Углубленный технический анализ:
Совместимость материалов: Состав сплава и температура плавления припоя (SO63/SO96) должны соответствовать составу покрытия экранирующего слоя (например, медной оплетки с оловом), чтобы обеспечить образование интерметаллических соединений, а не просто физическое сцепление. Требование к термостойкости проволоки (SO63 ≥ 125 °C, SO96 ≥ 150 °C) гарантирует, что основная изоляция проволоки не подвергнется термической деградации или ухудшению характеристик в процессе пайки оплавлением.
Проектирование размеров: Точный контроль размеров зачистки (внешняя изоляция 50-80 мм, экранирующий слой 6-8 мм) не является произвольным. Чрезмерно короткая длина экранирующего слоя снижает механическую прочность паяного соединения; слишком длинная может привести к усталостному разрушению в условиях вибрации из-за эффекта консоли. Провод с сердечником 40-70 мм обеспечивает достаточное рабочее пространство и длину для снятия натяжения при последующей обжимке или пайке проводника.
Управление технологическим окном: Нагрев должен быть равномерным и быстрым, с использованием соответствующего термофена или нагревательной матрицы, чтобы обеспечить полное расплавление припоя и надлежащее смачивание защитного слоя, избегая холодных или сухих паяных соединений.
2.2 Процесс пайки выводов: обеспечение гибкости и высокой надежности
Ручная пайка становится необходимым процессом, когда размеры проводов ограничены, пространство ограничено или условия окружающей среды имеют особые требования.
Обработка проволоки при высоких температурах (подробный анализ методологии):
Регулирование температуры и снятие стресса: После плотной намотки и пайки заземляющего провода (0,35–0,8 мм²), выбор правильно подобранной двухслойной термоусадочной трубки с клеевым слоем Защита имеет решающее значение. Внутренний слой термоплавкого клея образует водонепроницаемое, герметичное уплотнение при усадке, а внешний слой обеспечивает механическую защиту. Длина термоусадочной трубки должна полностью покрывать паяное соединение и выступать за его пределы с обоих концов, создавая плавную зону перехода напряжений, чтобы предотвратить концентрацию точек изгиба в месте соединения.
Альтернативный метод крепления: Метод пайки медной проволокой или экранирующей оплеткой перед пайкой обеспечивает более высокую механическую прочность пучка, что подходит для помещений, где ожидаются сильные механические вибрации или удары.
Обработка проволоки общего назначения/с низкой термостойкостью (подробный анализ методологии):
Защита конструкций: Метод, использующий обвязку шелковым шнуром и нанесение клея (например, Q98-1), имеет то преимущество, что клей проникает внутрь оплетки, затвердевая и образуя прочную композитную структуру, особенно применимую в аэрокосмической отрасли, требующей чрезвычайно высокой виброустойчивости.
Метод параллельного переплетения: Выпрямление экранирующего слоя, его переплетение с сердечником заземляющего провода и последующая пайка обеспечивают наибольшую площадь контакта и превосходную проводимость тока, что подходит для установок, где может потребоваться разрядка больших импульсных токов.
3. Процесс экранирования и заземления многопроводной системы: системная интеграция и оптимизация электромагнитной совместимости.
3.1 Подключение жгута проводов с помощью кольцевой пайки: эффективное заземление на системном уровне
Этот метод обеспечивает общее заземление посредством последовательного соединения проводов, обычно используемого во внутренних жгутах проводов шкафов, серверов и т. д.
Стратегия компоновки системы: Основная цель требования о том, чтобы конечные точки были расположены с задержкой, заключается в следующем: для предотвращения образования локализованных жестких узелковЭто позволяет избежать чрезмерного напряжения при изгибе жгута проводов и одновременно способствует рассеиванию тепла. Последовательный путь подключения должен быть как можно короче и в конечном итоге соединен с низкоимпедансной заземляющей плоскостью через Единая точка заземления (или точка соединения, требуемая архитектурой системы) чтобы избежать образования земляных петель.
3.2 Пайка жгутов проводов: решения для условий высокой надежности
В экстремальных условиях или в областях со строгими ограничениями на используемые материалы пайка является более надежным вариантом.
Суть процесса «зонтичного» соединения: Суть этого процесса заключается в минимально инвазивном снятии изоляции (всего 2-3 мм) и гомологичной передаче материала. Независимый провод из того же материала, что и экранирующие слои, служит основой, к которой припаиваются все экранирующие слои, подлежащие заземлению. Это минимизирует повреждение механической прочности исходного провода, вызванное снятием изоляции, и обеспечивает электрическую непрерывность заземляющего пути. После пайки место соединения необходимо залить компаундом и защитить такими материалами, как силиконовая резина или эпоксидная смола, для достижения тройной цели: изоляции, влагостойкости и вибростойкости.
Суть процесса сбора и связывания: Это более традиционный и надежный метод прокладки проводов. Выбор положения крепления (40-70 мм от разъема) позволяет оставить достаточное пространство для радиуса изгиба на конце разъема, предотвращая прямую передачу напряжения на паяные соединения. Требования к ширине крепления (приблизительно 1 x диаметр жгута проводов) и плотным, неперекрывающимся обмоткам разработаны для обеспечения равномерного и надежного сжатия каждого экранирующего слоя для достижения электрического контакта. Процесс должен быть быстрым и равномерным, обеспечивая проникновение припоя внутрь слоя крепления для образования прочного соединения.
4. Заключение: От выполнения процесса к построению системы
Экранирование и заземление кабельных сборок по сути подразумевает создание надежного электромеханического интерфейса на микроскопическом уровне. Различные процессы, подробно описанные в этой статье, являются специфическими инструментами для достижения этой цели. Однако наивысший уровень технических возможностей отражен в комбинация "correct selection" и "precise execution." Инженеры должны обладать способностью принимать взвешенные решения, основываясь на типе провода (высокотемпературный/общего назначения, толстый/тонкий экран), сценарии применения (бытовая электроника/промышленное управление/аэрокосмическая отрасль), объеме производства и ограничениях по стоимости.
В будущем, по мере того как частота сигналов будет достигать ГГц, а интеграция систем будет расширяться, процессы экранирования и заземления столкнутся с большими трудностями, что потенциально может привести к появлению новых технологий, таких как лазерная сварка или проводящее клеевое соединение. Однако основная цель остается неизменной: для обеспечения низкоимпедансного, высокостабильного пути разряда электромагнитных помех на протяжении всего жизненного цикла изделия, тем самым гарантируя целостность сигнала и абсолютную надежность функционирования системы. Это требует от специалистов не только освоения технологических навыков, но и глубокого понимания лежащих в их основе электрических и физических принципов, что предполагает изменение мышления от «технолога-оператора» к «инженеру-технологу».
2: Вопросы и ответы
В: Что представляет собой процесс сварки в жгутах проводов?
Метод крепления и пайки: Для плотного соединения заземляющего провода с экранирующим слоем перед пайкой используется тонкая медная проволока или сама экранирующая оплетка. Этот метод обеспечивает высочайшая механическая прочность и широко используется в условиях сильной вибрации, например, в аэрокосмической отрасли.
Метод скручивания и пайки: Сердечник заземляющего провода и вычищенный экранирующий слой плотно скручиваются вместе перед пайкой. Этот метод обеспечивает самая большая площадь контакта а также оптимальную электропроводность, что делает его пригодным для применения в различных областях.

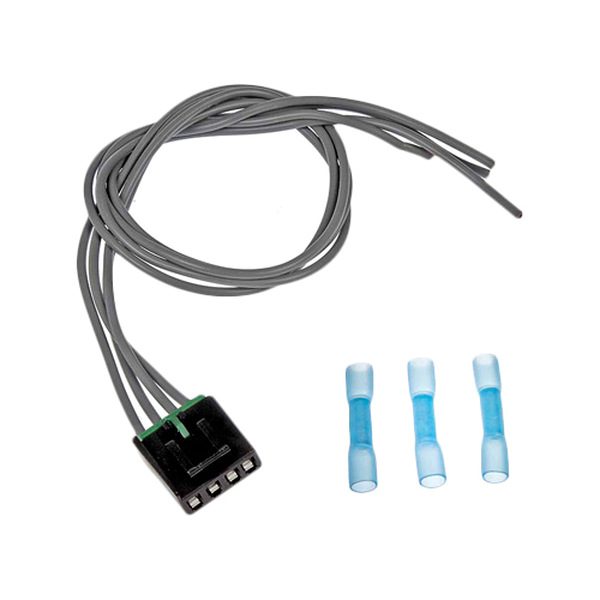

В: Для чего используются электронные кабельные сборки?
А:Ключевые отраслевые области применения:
Бытовая электроника: Внутренняя проводка для смартфонов, бытовой техники и аудио/видеосистем.
Автомобильная промышленность и транспорт: Сложные жгуты проводов для систем управления двигателем, информационно-развлекательных систем, освещения и передовых систем помощи водителю (ADAS) в автомобилях, самолетах и поездах.
Промышленность и производство: Соединения для робототехники, станков с ЧПУ, систем управления двигателями и сенсорных сетей на заводах.
Медицинские изделия: Надежные, часто стерилизуемые узлы для диагностического, визуализационного и жизнеобеспечивающего оборудования.
Телекоммуникации и центры обработки данных: Высокоскоростная кабельная разводка для серверов, маршрутизаторов и базовой станции.
Аэрокосмическая и оборонная промышленность: Сверхнадежные, легкие узлы, которые должны работать в экстремальных условиях и соответствовать строгим стандартам безопасности.
