Знакомство с коннекторами с нуля: функциональный анализ и принципы проектирования.

Знакомство с коннекторами с нуля: функциональный анализ и принципы проектирования.

В современных электронных устройствах разъемы играют незаменимую роль. Они отвечают за передачу энергии или сигналов между различными цепями или устройствами.

Понимаете ли вы базовую структуру разъема, функцию каждой его части и принципы, лежащие в основе этих конструкций?

Базовая структура разъема

Разъемы обычно состоят из следующих основных частей:

• Запорное копье / Вторичный фиксатор замка: Используется для обеспечения надежной фиксации клеммы внутри полости.

• Уплотнение / Втулка: В водонепроницаемых разъемах уплотнение предотвращает попадание влаги внутрь корпуса разъема.

• Механизм фиксации положения разъема (CPA): Обеспечивает правильное выравнивание и надежное соединение половин разъема.

• Монтажный кронштейн / Рычаг / Болт: Облегчает установку и крепление разъема к панели или устройству.

• Крышка / Задняя панель: Защищает внутренние провода от пыли, грязи и механических повреждений.

• Ребро позиционирования / Ключ / Защелка: Обеспечивает правильную ориентацию и установку разъема во время монтажа устройства.

• Замыкающая планка / Замыкающий контакт: Обеспечивает сохранение определенных функций цепи (например, защитной блокировки) при отсоединении разъема.

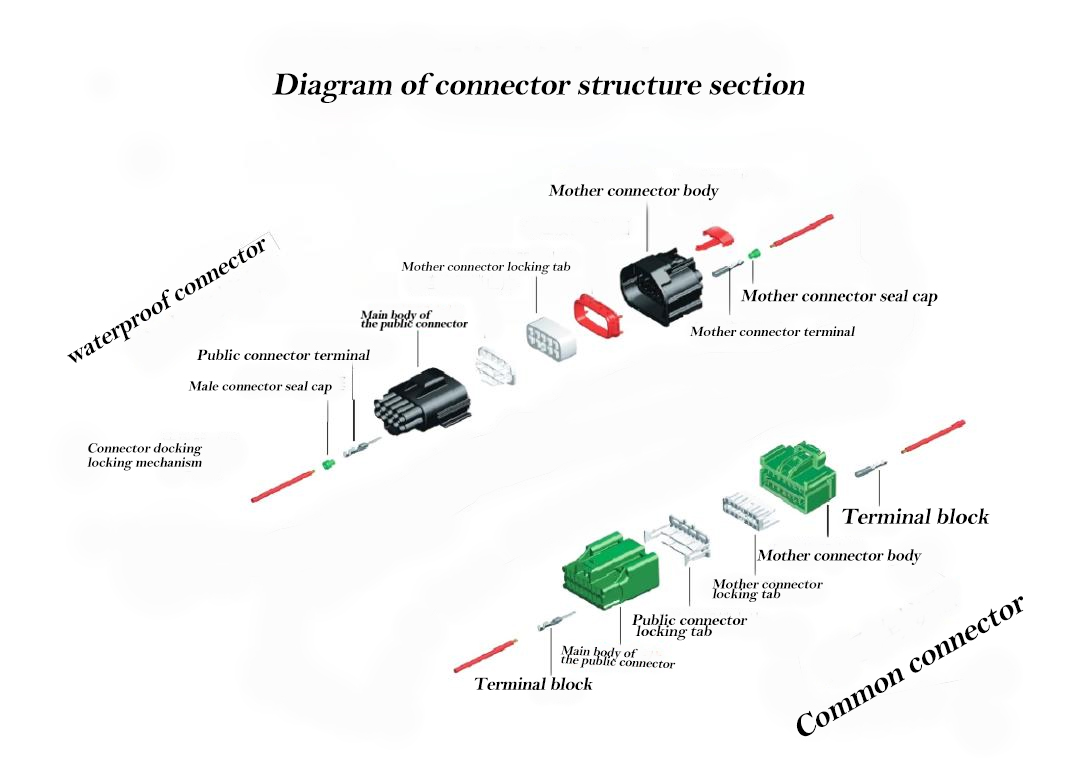

  Схема водонепроницаемого разъема


Функция каждого компонента разъема

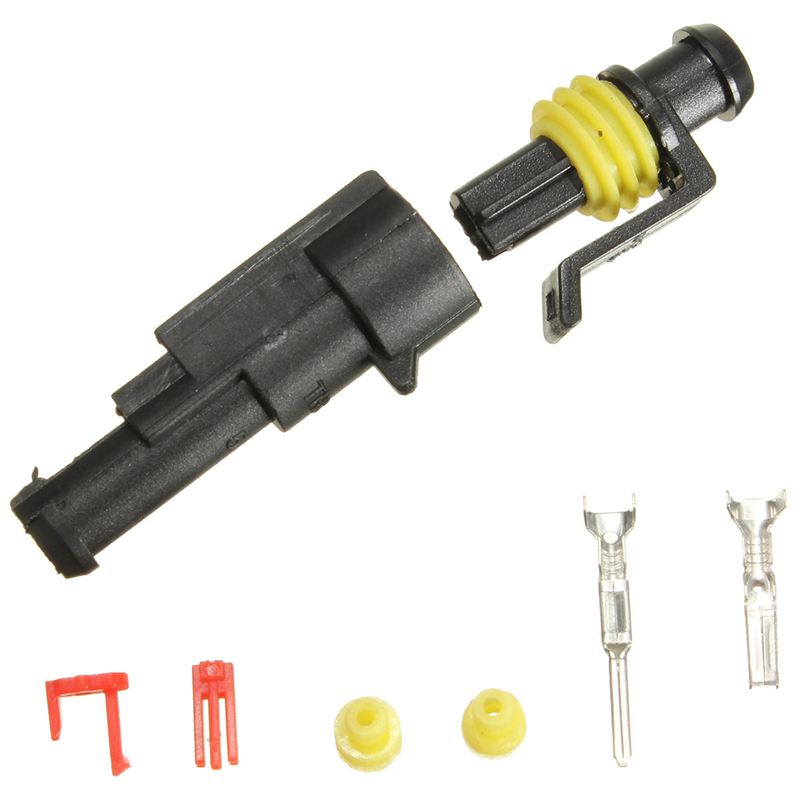

Запорное копье / Вторичный фиксатор замка

• Функция: Основная функция фиксирующего фиксатора (часто встроенного в корпус) или дополнительного фиксатора (отдельной детали) заключается в надежной фиксации клеммы внутри разъема. В то время как основной фиксатор удерживает клемму после первоначальной установки, дополнительный фиксатор обеспечивает дополнительную фиксацию, часто перемещаясь в положение, препятствующее обратному движению клеммы.

• Обоснование проекта: Такая резервная конструкция имеет решающее значение для предотвращения ослабления клемм из-за вибрации или их вырывания из корпуса под воздействием натяжения проводов, особенно в условиях сильной вибрации, например, в автомобилях или промышленном оборудовании. Она обеспечивает надежное и непрерывное электрическое соединение, физически фиксируя клемму на месте.

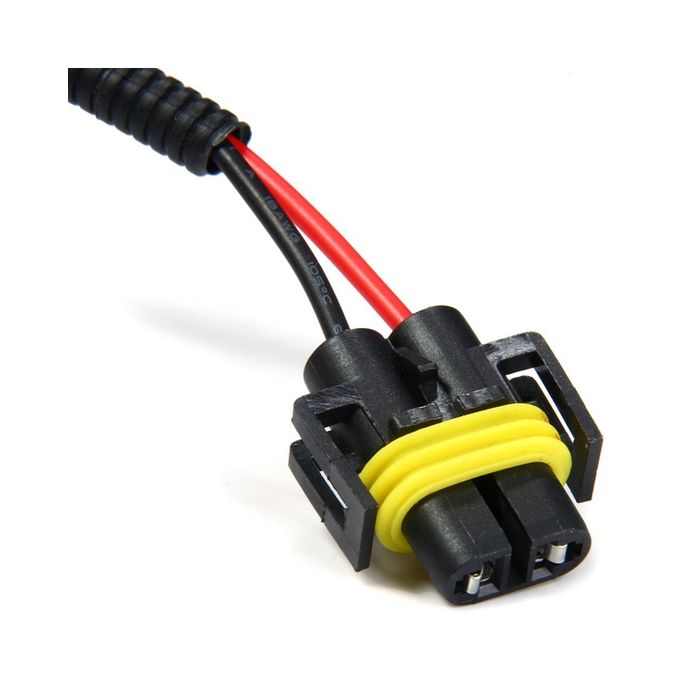

Уплотнение / Втулка (проволочное уплотнение и уплотнение корпуса)

• Функция: Уплотнения используются для создания водонепроницаемого и пыленепроницаемого барьера. Обычно существует два типа: проволочные пломбы (отдельные уплотнения, плотно прилегающие к каждому проводу при его входе в заднюю часть разъема) и уплотнители корпуса (Внешняя прокладка, герметизирующая место соединения двух половин разъема).

• Обоснование проекта: В условиях эксплуатации на открытом воздухе, в автомобильной или промышленной сфере электроника постоянно подвергается воздействию влаги, солевых брызг и загрязнений. Проникновение воды может вызвать коррозию клемм, что приводит к ухудшению сигнала или коротким замыканиям. Конструкция уплотнения, часто с использованием сжимаемых материалов, таких как силикон или фторсиликон, создает физический барьер, который защищает целостность электрического соединения, тем самым продлевая срок службы и повышая надежность устройства.

Ребро позиционирования / Ключ / Защелка

• Функция: Эти механические элементы направляют разъем в правильное положение для установки на устройстве, панели или кронштейне. Они предотвращают неправильную установку разъема (защелкивание) или его смещение (фиксация).

• Обоснование проекта: Неправильная установка разъема может привести к изгибу клемм, повреждению корпуса или чрезмерному напряжению паяных соединений и проводов. Фиксирующие элементы служат механизмом защиты от ошибок. Обеспечивая правильную установку разъема перед окончательной фиксацией, они защищают внутренние соединения от механических нагрузок и гарантируют правильную ориентацию соединения.

Монтажный кронштейн / Рычаг / Болт (вспомогательные функции)

• Функция: Эти компоненты обеспечивают механическое преимущество и способствуют надежному креплению разъема к конструкции. Например, фланец с отверстиями для болтов обеспечивает жесткое крепление, а рычаг помогает преодолеть высокие усилия, прилагаемые к большим многоконтактным разъемам.

• Обоснование проекта: В сложных условиях сборки, таких как автомобильная сборочная линия или серверная стойка, эти элементы упрощают и повышают эргономичность монтажа для оператора. Обеспечивая понятный и удобный способ крепления, они снижают риск неполного сопряжения или ошибок при установке, гарантируя надежное и прочное физическое соединение с системой.

Крышка / Задняя панель

• Функция: Крышка или задний кожух закрывает заднюю часть разъема, куда входят провода. Она обеспечивает снятие натяжения, защищает места обжима проводов или точки пайки от механических повреждений и часто экранирует внутренние соединения от электромагнитных помех (ЭМП) или загрязнений окружающей среды. Она также может служить визуальным индикатором правильной ориентации.

• Обоснование проекта: Открытые точки подключения проводов хрупки и подвержены повреждениям. Задняя крышка служит защитным экраном, поглощая механические нагрузки от движения кабеля. В некоторых конструкциях она также включает в себя элементы фиксации, обеспечивающие правильную ориентацию всей кабельной сборки относительно ответного устройства, предотвращая неправильное подключение.

Гарантия правильного положения разъема (CPA) / Блокировка соединения

• Функция: Соединительный фиксатор — это основной механизм, удерживающий две половинки разъема вместе. Устройство CPA — это дополнительное устройство, которое проверяет и фиксирует этот основной механизм на месте, визуально или тактильно подтверждая, что разъемы полностью соединены и зафиксированы.

• Обоснование проекта: Неполное соединение может привести к прерывистым сигналам, искрению или потере питания. Основной фиксатор обеспечивает надежное соединение разъемов в нормальных условиях. CPA обеспечивает окончательную, безошибочную проверку. Он предотвращает случайное нажатие или отпускание основного фиксатора, что делает соединение очень устойчивым к случайному разъединению из-за вибрации или зацепления, что крайне важно для критически важных систем безопасности, таких как подушки безопасности или тормозные системы.

Замыкающая планка / Замыкающий контакт

• Функция: Замыкающая планка — это проводящий компонент внутри разъема, который автоматически создает электрическое соединение между двумя или более цепями, когда разъем разъединен (не соединен). Когда ответный разъем вставлен, он физически разрывает это короткое замыкание, позволяя установить нормальный путь цепи.

• Обоснование проекта: Данная конструкция выполняет определенные функции безопасности или диагностики. Распространенный пример — автомобильные системы подушек безопасности: когда разъем подушки безопасности отсоединен, перемычка соединяет два контакта, идущие к инициатору подушки безопасности. Это предотвращает случайное срабатывание подушки безопасности из-за статического разряда или блуждающего напряжения во время работы. Это обеспечивает целостность цепи для определенных функций только при безопасном и правильном соединении, предотвращая непреднамеренное поведение системы или электрические опасности.

Конструкция разъема может показаться простой на первый взгляд, но каждый компонент является результатом тщательной инженерной работы и имеет определенное назначение. От фиксирующих выступов, закрепляющих клеммы, до уплотнений, предотвращающих попадание влаги, от направляющих ребер до крышек — каждая деталь тщательно спроектирована для обеспечения стабильности, безопасности и функциональной надежности разъема.

Понимание этих функций и принципов их проектирования помогает нам лучше оценивать, выбирать и правильно использовать разъемы, будь то в повседневной бытовой электронике или при обслуживании сложного профессионального оборудования.
