Индивидуальные решения по изготовлению жгутов проводов для производителей малой и средней продукции, включая дисплеи.
2026-06-30 15:50Индивидуальные решения по изготовлению жгутов проводов для производителей малой и средней продукции, включая дисплеи.
Высокоточные кабельные сборки для LVDS, eDP, MIPI, HDMI и гибридных дисплеев — от прототипа до серийного производства.
✓ Сертификация ISO 9001:2015 | ✓ Гарантированная целостность сигнала | ✓ Выполнение заказов от 10 до 100 000+ шт. | ✓ Доступны OEM/ODM заказы
Оглавление
Почему для монтажных ремней требуется специализированный поставщик?
Наши возможности по изготовлению нестандартных кабельных жгутов для дисплеев
Гарантия качества: 100% электрические испытания + ручная проверка.
1. Почему для монтажа демонстрационных ремней требуется специализированный поставщик?
Небольшие и средние дисплеи — от 3,5-дюймовых промышленных панелей HMI до 21,5-дюймовых медицинских мониторов — находятся на стыке различных областей.высокоскоростная передача сигналов, механическая прочность и строгая совместимость с электромагнитной совместимостью.Проводной жгут, соединяющий ваш дисплей с платой драйвера, инвертором подсветки или системным контроллером, не является пассивным кабелем; это активная часть вашей сигнальной цепи.
Стандартные кабели FFC/FPC и универсальные сборки LVDS обычно вызывают проблемы.Шум изображения, прерывистая потеря сигнала, мерцание подсветки и сбои в тестах на электромагнитную совместимость.— проблемы, которые проявляются только после того, как ваш продукт попадает в руки клиента. Первопричины почти всегда кроются в конструкции жгута проводов: неправильный контроль импеданса, неадекватное экранирование, некачественная заделка разъемов или недостаточная механическая защита от натяжения.
Чем отличаются комплекты проводки для дисплеев?В отличие от силовых кабелей, кабели дисплея передаютдифференциальные сигналы в диапазоне от 100 МГц до 10 ГГц(LVDS/eDP/MIPI DSI). На этих частотах каждый миллиметр геометрии кабеля, каждое назначение контактов разъема и каждое решение по заземлению влияют на качество сигнала. Кабельная система, которая выглядит идеально с точки зрения электрического тока на постоянном токе, может ухудшить качество изображения на рабочей частоте.
Мы поставляем высокоточные кабельные сборки для дисплеев производителям по всей стране.промышленный человеко-машинный интерфейс, медицинская визуализация, POS-терминалы, автомобильные информационно-развлекательные системы, устройства для умного дома и цифровые вывески.— для дисплеев размером от 2,4 до 27 дюймов. Наша команда инженеров разрабатывает решения, обеспечивающие целостность сигнала с самого начала, а не в качестве дополнительной задачи.
2. Типы интерфейсов дисплея и обзор кабельных сборок
| Тип интерфейса | Типичный размер дисплея | Скорость передачи данных | Типичное применение | Требования к жгуту ключей |
|---|---|---|---|---|
| LVDS(Низковольтная дифференциальная сигнализация) | 7″ – 21,5″ | До 1,5 Гбит/с/пара | Промышленные человеко-машинные интерфейсы, медицинские мониторы, POS-дисплеи | Дифференциальное сопротивление 100 Ом, витая пара, экранированная |
| eDP(Встроенный DisplayPort) | 10,1″ – 27″ | До 8,1 Гбит/с/линия (eDP 1.4) | Панели для ноутбуков, встраиваемые вычислительные системы, промышленные ПК. | Импеданс 100 Ом, согласование длины ≤ 10 мил, экранирование с низким уровнем электромагнитных помех. |
| MIPI DSI | 2,4″ – 10,1″ | До 4,5 Гбит/с/линия | Панели для умного дома, портативные устройства, сенсорные экраны для киосков. | Дифференциальный, сверхгибкий, мелкошаговый гибкий гибкий кабель с сопротивлением 100 Ом для крепления к печатной плате. |
| HDMI(Тип A/D/E) | Любой | До 48 Гбит/с (HDMI 2.1) | Цифровые вывески, автомобильные дисплеи, промышленные мониторы | Пары TMDS 100 Ом, четырехэкранированные, с согласованным импедансом. |
| MIPI CSI-2(Камера) | Модули камер | До 4,5 Гбит/с/линия | Медицинская визуализация, машинное зрение, киосковые камеры | Пары проводников одинаковой длины с экранированным гибким проводником. |
| Подсветка / CCFL / LED | Все размеры | Питание + ШИМ-сигнал | Все типы дисплеев, требующие управления подсветкой. | Экранированная ШИМ-линия, отделенная от сигнальных проводников. |
| Сенсорный интерфейс(I²C / USB) | Все размеры | Низкая скорость | Накладки на сенсорные экраны, емкостные панели | Витая пара для I²C, фильтрация ферритовыми бусинами для USB. |
| Гибридный дисплейный жгут | Все размеры | Смешанный | Системы, объединяющие видео + сенсорное управление + питание + подсветку | Изоляция сигналов, отдельные заземляющие плоскости, экранированные зоны |
3. Краткий обзор технических характеристик
| Параметр | Наши возможности | Почему это важно |
|---|---|---|
| Дифференциальное сопротивление | 100 Ом ± 10% (стандарт); ±5% по запросу | Предотвращает отражение сигнала и артефакты изображения. |
| Диапазон сечения проволоки | AWG 36 – AWG 22 (сигнальный и силовой) | Охватывает сигналы от дисплея с малым шагом пикселя до питания подсветки. |
| Проводящий материал | Неизолированная медь / посеребренная медь / бескислородная медь (OFC) | Низкое сопротивление для обеспечения целостности высокочастотного сигнала |
| Изоляция | ФЭП, ПТФЭ, ПВХ (105°C), ЛСЖХ | Диэлектрическая постоянная влияет на скорость распространения сигнала. |
| Экранирование | Фольга (алюминий/майлар), плетеная (покрытие ≥ 85%), комбинированная фольга + плетеная, экранирование отдельных пар | Критически важен для электромагнитной совместимости — FCC Part 15 / CE EN 55032 |
| Бренды соединителей | Molex, JST, Hirose, TE Connectivity, I-PEX, JAE, Amphenol, Foxconn FPC-разъемы | Сохраняйте исходную спецификацию материалов, используя сертифицированные компоненты. |
| Рабочая температура | Диапазон рабочих температур: от −40°C до +105°C (стандартный); от −55°C до +150°C (высокотемпературный режим по запросу). | Рассматриваются приложения для автомобильной, промышленной и наружной рекламы. |
| Гибкая выносливость | Стандартный: 5000 циклов; Высокоэластичный (совместим с серией igus CF): более 10 000 000 циклов | Требуется для откидных панелей, поворотных дисплеев, камер, устанавливаемых на роботов. |
| Допуск по длине | ± 2 мм (стандарт); ± 0,5 мм по запросу | Устраняет провисание и натяжение в тесных витринах. |
| Степень защиты IP (с литьевым покрытием) | Степень защиты IP54 / IP67 / IP68 на концах разъемов | Медицинские мойки, наружные цифровые экраны, промышленные зоны брызг |

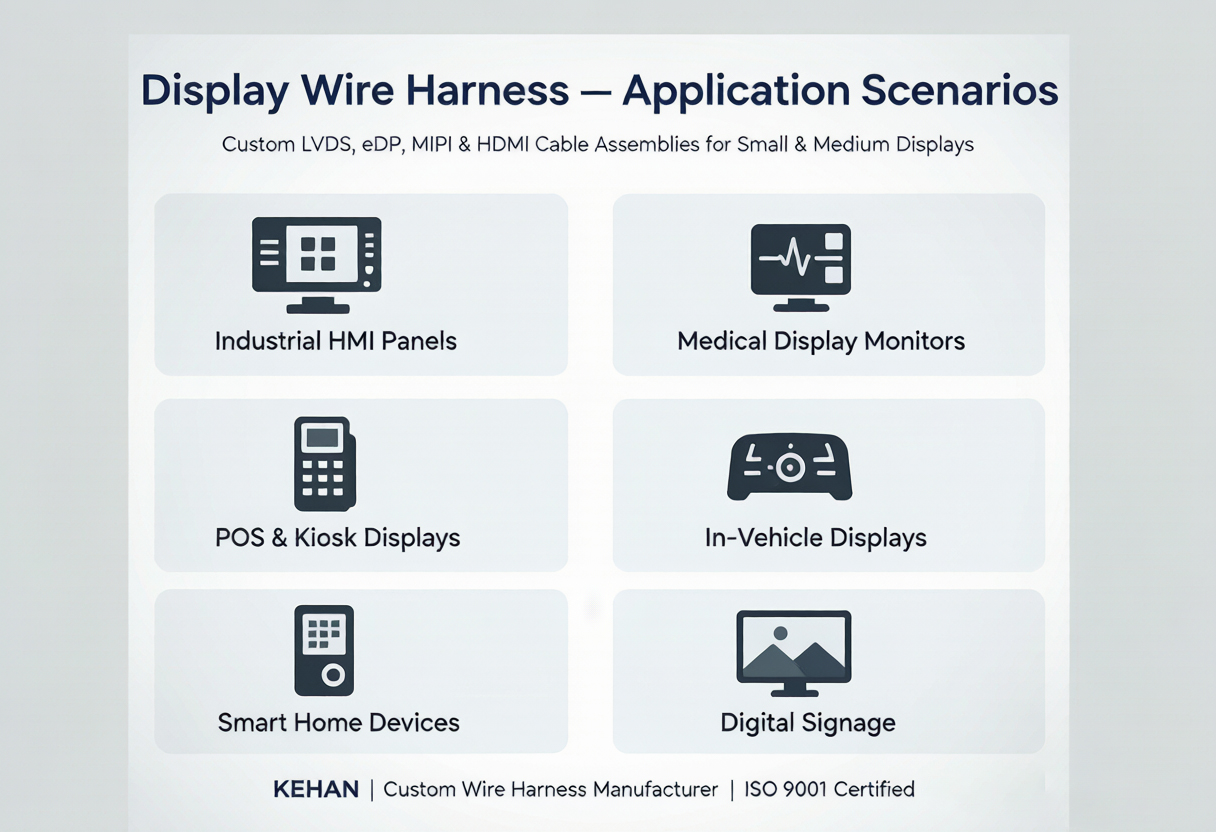

4. 6 основных сценариев применения
| Приложение | Диапазон размеров дисплея | Интерфейс | Требования к жгуту ключей | Наше типичное решение |
|---|---|---|---|---|
| Промышленные панели HMI | 5,6″ – 21,5″ | LVDS, eDP, HDMI | Вибростойкость, электромагнитная совместимость, работа при температуре −40°C. | Экранированный фольгой и оплеткой блок LVDS, защитный колпачок от натяжения, фиксирующие разъемы. |
| Медицинские мониторы | 10,1″ – 27″ | eDP, HDMI, LVDS | Ток утечки IEC 60601-1, RoHS, прослеживаемость | Конструкция с низким уровнем протечек, полная отслеживаемость материалов, учет партий в течение 5 лет. |
| POS-терминалы и киоски | 7″ – 15,6″ | LVDS, MIPI, USB сенсорный экран | Компактная трассировка, большой объем сборки, соответствие стандартам FCC/CE. | Предварительно проложенный гибридный жгут проводов (видео + сенсорный экран + питание), доступна услуга комплектации. |
| Встроенные в автомобиль дисплеи | 4,3″ – 12,3″ | LVDS, MIPI, HDMI Type E | Диапазон рабочих температур: от -40°C до +85°C, устойчивость к вибрации согласно стандарту ISO 16750, разъемы USCAR-2. | Провод автомобильного класса (FLRY/GXL), разъемы USCAR/FAKRA, термоусадочная трубка для снятия натяжения. |
| Устройства для умного дома | 2,4″ – 7″ | MIPI DSI, I²C сенсорный экран, SPI | Ультратонкий, высокогибкий (открытие/закрытие крышки), совместимость с Wi-Fi, сертифицированный FCC. | Микрокоаксиальный кабель MIPI + витая пара I²C в одной сверхтонкой оболочке; ферритовые бусины на контактной линии. |
| Цифровые экраны | 10,1″ – 21,5″ | HDMI, DisplayPort, LVDS | Длинные кабельные трассы (до 5 м), круглосуточный режим работы, степень защиты IP для наружного применения. | Активный HDMI-кабель-эквалайзер или ревердеры HDMI 2.0; разъемы с защитой IP67 для наружных устройств. |
5. Типичные причины отказов и способы их устранения
Большинство проблем с жгутами проводов дисплея предсказуемы и предотвратимы, если их выявить на этапе проектирования. Вот наиболее распространенные виды отказов, с которыми мы сталкиваемся при разработке новых систем для клиентов, и как наш инженерный процесс решает эти проблемы:
| Режим отказа | Первопричина | Как мы это предотвращаем |
|---|---|---|
| Шум изображения / мерцающие пиксели | Несоответствие импедансов в парах LVDS/eDP; недостаточное экранирование; отражение от земли. | Конструкция с регулируемым импедансом; 100% экранирование фольгой + стоковый провод; отдельное заземление сигнала. |
| Периодическая потеря сигнала | Некачественное соединение разъемов; микротрещины от изгиба; фреттинг-коррозия разъемов. | Испытание на усилие при каждом обжиме; проверка на долговечность при изгибе; позолоченные контакты для применений с высокой гибкостью. |
| Мерцание подсветки | Шум ШИМ-сигнала, возникающий из-за помех, создаваемых соседними силовыми проводниками. | Отделите провод ШИМ от источника питания; витая пара для ШИМ; ферритовый стержень на конце драйвера. |
| Сбои в тестах на электромагнитную совместимость (излучение). | Неэкранированные высокочастотные линии, используемые в качестве антенн; ненадлежащее соединение дренажного провода. | 360° контактное соединение задней крышки; дренажный проводник припаян к шасси с обоих концов; отдельные зоны экранирования для каждого интерфейса. |
| Неправильное соединение/неправильная ориентация разъема | Идентичные корпуса разъемов для разных сигналов; некачественная маркировка. | Выбор разъема с помощью ключа; термоусадочная трубка на каждом конце разъема (например, "LVDS-J3", "BL-PWR-IN") |
| Износ кабеля вследствие усталости | Стандартный ПВХ-провод для применения в системах непрерывного изгиба (откидные панели, манипуляторы роботов). | На этапе проектирования для технологичности производства (DFM) указывается высокогибкий кабель (igus CF / UL20276); обязательным является минимальный радиус изгиба. |
6. Наши возможности по изготовлению нестандартных кабельных жгутов для дисплеев.
Мы — специализированный производитель кабельных жгутов на заказ, а не дистрибьютор, перепродающий стандартные кабели. Каждый изготовленный нами кабельный жгут для дисплея является уникальным.Разработано и изготовлено в соответствии с вашей конкретной схемой, спецификацией материалов и чертежом..
| Возможности | Подробности | Преимущества для производителей дисплеев |
|---|---|---|
| Кабели с регулируемым импедансом | Дифференциальные пары 100 Ом; подтверждено измерениями TDR на первых образцах. | Устраняет проблемы с целостностью сигнала до начала производства. |
| Сборка разъема с малым шагом | Разъемы FPC/FFC с шагом выводов до 0,3 мм; оконечные разъемы ZIF/LIF; пайка микрокоаксиальных кабелей. | Обрабатывает самые маленькие интерфейсы дисплеев без привлечения сторонних подрядчиков. |
| Многоинтерфейсный гибридный жгут проводов | LVDS + подсветка + сенсорное управление + питание в одном жгуте проводов | Сокращает количество деталей и упрощает процесс сборки. |
| Варианты экранирования | Фольга в целом, плетение в целом, фольга по отдельным парам, комбинация фольги и плетения, изоляция витых пар. | Решение по электромагнитной совместимости, соответствующее вашим требованиям сертификации FCC/CE. |
| Литые разъемы | Литье под давлением из ТПУ/ПА; герметизация IP54/IP67; цветовая кодировка на заказ; геометрия для снятия натяжения | Повышает прочность разъемов для использования в суровых условиях и в медицинском оборудовании. |
| Маркировка и комплектация | Термоусадочные этикетки, отслеживание по штрих-кодам/QR-кодам, предварительно укомплектованные комплекты для каждой платы или для каждого оборудования. | Ускоряет конвейерное производство; исключает ошибки при комплектации заказов. |
| Варианты автомобильного класса | Соответствует USCAR-2/USCAR-25; провод FLRY/GXL; Разъемы ФАКРА/HSD | Прямые поставки для программ по производству жгутов проводов для бортовых дисплеев автомобилей. |
| Гибкость минимального объема заказа | Прототипы: 10–50 шт. | Новые продукты: 200–500 шт. | Серийное производство: 5000–100000+ шт. | Оказывает поддержку на каждом этапе, от исследований и разработок до полномасштабного производства. |
| ЭКО-ответ | Запросы на внесение изменений в техническое задание подтверждаются в течение 24 часов; изготовление первых образцов занимает не более 5 рабочих дней. | Сохраняет график разработки при внесении изменений в аппаратное обеспечение. |
7. Гарантия качества: 100% электрические испытания + ручная проверка.
Комплектующие для дисплеев — одна из наиболее ответственных категорий сборок в бытовой и промышленной электронике. Один неисправный комплект в отгруженном устройстве означает, что дисплей не будет работать с первого включения. Наша система контроля качества разработана для выявления каждого дефекта.доОно покидает наш завод:
| Этап тестирования/проверки | Метод | Покрытие | Стандарт |
|---|---|---|---|
| 100% проверка целостности цепи | Автоматический электротестер со специальным приспособлением | Каждый блок | IPC/WHMA-A-620 |
| Высоковольтный / Диэлектрический стойкий | Между проводниками и экраном подается переменное напряжение 500 В / постоянное напряжение 1000 В. | Каждый блок (для экранированных сборок) | МЭК 60068-2 |
| Проверка импеданса (TDR) | Рефлектометрия во временной области на образцах первого образца | Первая статья + изменение процесса | TIA-568 / спецификация заказчика |
| Испытание на усилие при обжиме | Таблицы для испытания на растяжение в соответствии со стандартами UL 486A / IPC-A-620 | Настройка каждого инструмента; периодический отбор проб в процессе производства. | UL 486A / IPC-A-620 |
| Ручной визуальный осмотр (100%) | Квалифицированные специалисты по контролю качества проверяют каждый жгут проводов под микроскопом. | Каждый блок | IPC-A-620 Класс 2/3 |
| Проверка размеров | Длина кабеля, длина ответвлений, глубина посадки разъема согласно чертежу. | Первый образец (100%) + отбор проб в процессе производства | Чертеж заказчика |
| Тест на выносливость при изгибе | Механический тестер изгиба; контроль целостности цепи по всей длине. | Квалификационные испытания конструкций с высокой гибкостью | Спецификация заказчика / IEC 60068-2-21 |
| Отчет о проверке первого образца (FAIR) | Полный комплект документации: размеры, результаты испытаний, сертификаты на материалы. | Каждое новое изменение номера детали и версии | Разработано по образцу стандарта AS9102 (адаптировано заказчиком). |
Данные о качестве продукции на заводе:Выход годных изделий при первом прохождении электрического теста ≥99,95% | Показатель возврата товаров покупателями <0,05% | Декларации о соответствии требованиям RoHS/REACH доступны для всех семейств продукции | Сохраняется информация о партиях продукции5 лет
8. От чертежа до поставки: наш 6-этапный процесс
Технический ввод и анализ DFM (Дни 1–2)
Отправьте свою принципиальную схему, схему соединений или физический образец. Наш инженер проверит ваш проект на предмет контроля импеданса, адекватности экранирования, выбора разъемов и механической трассировки — и бесплатно предоставит отчет о проектировании для производства (DFM). В большинстве случаев при разработке первого проекта выявляется один или два недостатка, которые гораздо дешевле исправить до начала изготовления оснастки.Цитата (Дни 2–3)
Мы предоставляем цены за единицу продукции при целевом объеме, стоимость НИОКР (при необходимости), сроки изготовления образцов и сроки выполнения серийного производства. Для стандартных кабельных жгутов для дисплеев расчет стоимости обычно производится в течение 48 часов после получения полного комплекта документации.Прототип и первый образец (2–3 неделя)
Мы изготавливаем от 5 до 20 опытных образцов и поставляем их с отчетом о проверке первого образца (FAIR), содержащим: результаты проверки целостности, измерения импеданса, данные о силе натяжения, проверку размеров и результаты визуального осмотра. Внесенные изменения в рамках согласованного проектного диапазона отбираются повторно без дополнительной платы за оснастку.Квалификация производства (3–4 недели)
После утверждения первых образцов мы устанавливаем специальные производственные приспособления и запускаем квалификационную партию (100–500 шт.) перед началом полномасштабного производства. Этот этап подтверждает стабильность процесса, а не только качество продукции.Серийное производство (срок выполнения заказа: 15–25 дней)
Стандартный срок выполнения заказа составляет 15–25 дней для заказов до 50 000 штук. Каждое изделие проходит 100% электрическое тестирование и ручную проверку перед упаковкой. В комплект поставки входят протоколы проверки целостности цепи, записи об отслеживаемости партии и документация о соответствии материалов требованиям.Постоянная поддержка и управление экосистемой
На протяжении всего проекта ваш аккаунт будет обслуживать выделенный инженер по работе с клиентами. Внесение изменений в техническую документацию осуществляется в течение ≤ 5 рабочих дней для новых образцов первого образца. Мы также предлагаемпрограммы буферных запасовДля крупных клиентов — наличие страхового запаса на 4–6 недель, готового к отгрузке в кратчайшие сроки.
9. Часто задаваемые вопросы
В1: В нашей кабельной системе LVDS используются разъемы I-PEX CABLINE. Можете ли вы подобрать и подключить их?
Да. Мы имеем в наличии и работаем с разъемами I-PEX CABLINE-CA, CABLINE-VS II и аналогичными сериями, а также с разъемами JAE FI, Hirose DF и другими разъемами для дисплеев с малым шагом контактов. Мы поддерживаем квалифицированный инструментарий для этих семейств разъемов. Если в вашей спецификации указан утвержденный альтернативный вариант, мы можем оценить и сертифицировать его для вас.
В2: Наш жгут проводов для дисплея должен соответствовать стандарту CE EN 55032 по уровню излучаемых помех. Можете ли вы помочь?
Да. Мы разрабатываем архитектуры экранирования специально для соответствия требованиям ЭМС — 360° оконечная нагрузка, экранирование отдельных пар проводов, соединение стоковых проводов в заданных точках и подавление ферритовых зон в силовых линиях. Несколько наших клиентов успешно прошли испытания EN 55032 с первой попытки, используя рекомендованную нами конструкцию экранирования. Если у вас возникают сбои, мы можем вместе проанализировать вашу тестовую установку и конструкцию жгута проводов.
В3: Каков минимальный объем заказа на жгуты проводов для дисплеев?
Для изготовления прототипов и первых образцов мы принимаем заказы от10 штукДля производственных заказов наш типичный минимальный объем заказа составляет...200–500 штук на артикулМы обеспечиваем гибкость для клиентов, управляющих несколькими вариантами дисплеев или имеющих подтвержденное наращивание объемов производства. Мы понимаем, что программы разработки дисплейной продукции часто требуют нескольких итераций внедрения новых продуктов до начала массового производства.
Вопрос 4: Можете ли вы изготовить гибридный жгут проводов, который объединяет видеосигнал LVDS, светодиодную подсветку, сенсорный экран USB и питание 12 В в одном корпусе?
Да, это одно из наших главных преимуществ. Мы разрабатываем многоветвевые жгуты проводов, которые прокладывают все подцепи дисплея (видео, подсветка, сенсорный экран, питание) в одном предварительно проложенном узле. Каждая ветвь заканчивается соответствующим разъемом. Жгут поставляется с одним артикулом, что упрощает процесс закупки и составления спецификации материалов. Мы изолируем сигнальные и силовые проводники внутри жгута, чтобы предотвратить помехи.
В5: Наш продукт используется в медицинском изделии. Соответствуете ли вы требованиям стандарта IEC 60601-1?
Мы поставляем жгуты проводов нескольким производителям медицинских дисплеев. Мы можем предоставить: полные декларации материалов в соответствии с требованиями RoHS/REACH, записи об отслеживаемости партий (хранение в течение 5 лет), конструкцию с учетом тока утечки, а также документацию по качеству, отформатированную для включения в вашу техническую документацию 510(k) или CE. Мы сами не имеем регистрации в FDA, но предоставляем документацию и обеспечиваем качество изготовления, необходимое для вашего процесса сертификации.
В6: Мы находимся в США. Сколько времени занимает доставка, и предлагаете ли вы варианты ускоренной доставки?
Мы отправляем заказы из Сямыня, Китай. Доставка авиапочтой (DHL/FedEx) осуществляется по адресам в США.5–7 рабочих днейМорская перевозка занимает 20–35 дней в зависимости от побережья пункта назначения. Для существующих сертифицированных проектов (без новой оснастки) срочное производство может быть осуществлено в течение указанного срока.7–10 рабочих днейДля заказов до 5000 штук (взимается дополнительная плата). Мы рекомендуем установитьпрограмма буферных запасовдля программ массового размещения рекламы полностью исключить риск, связанный со сроками поставки.
В7: Какую информацию мне нужно предоставить для получения коммерческого предложения?
В идеале: (1) схема подключения или принципиальная схема; (2) номера деталей разъемов для обоих концов; (3) общая длина жгута проводов и длина ответвлений; (4) целевое количество и график поставок; (5) любые применимые стандарты (CE, FCC, IEC 60601 и т. д.). Если у вас есть только физический образец или приблизительный эскиз, мы можем работать с ним — наши инженеры проведут обратное проектирование жгута проводов и вернут чертеж для вашего утверждения перед началом производства.
Готовы создать кабельную систему для дисплея, обеспечивающую идеальное качество изображения?
Независимо от того, производите ли вы промышленные панели HMI, медицинские мониторы, POS-терминалы, автомобильные дисплеи, устройства для умного дома или цифровые вывески — если внутри есть дисплей, мы можем изготовить жгут проводов, который обеспечит его надежную работу в больших объемах и с качеством, ожидаемым вашими клиентами.
Пришлите нам свой чертеж или образец и получитеПолная смета + анализ DFM в течение 24 часов.
Свяжитесь с нами — Бесплатная смета и инженерная экспертиза
